Żarówka Led P21/5W Bay15d 1157 42x SMD 3030 DUAL COLOR 18/24 CW OPTICON PREMIUM

Żarówka LED P21/5W BAY15D 1157 OPTICON Dual Color – 42x SMD3030, biała / pomarańczowa, 9–18V DC

Żarówka samochodowa LED P21/5W BAY15D 1157 OPTICON Dual Color to nowoczesny zamiennik tradycyjnej żarówki dwuwłóknowej P21/5W, wyposażony w dwa niezależne kolory światła: zimny biały oraz intensywny pomarańczowy.

Produkt został zaprojektowany z myślą o instalacjach samochodowych, w których jedna żarówka ma realizować dwie funkcje oświetlenia, np. światło do jazdy dziennej i kierunkowskaz, światło pozycyjne i kierunkowskaz albo światło cofania i kierunkowskaz.

Żarówka wykorzystuje 42 wydajne diody LED SMD3030, w tym 18 diod emitujących światło białe oraz 24 diody emitujące światło pomarańczowe. Dzięki szerokiemu kątowi świecenia 340° światło rozprowadzane jest w wielu kierunkach, umożliwiając efektywne wykorzystanie odbłyśnika lampy samochodowej.

Najważniejszą cechą modelu jest technologia Dual Color. Podczas normalnej pracy żarówka emituje światło białe. Po włączeniu kierunkowskazu światło białe zostaje automatycznie wyłączone, a jego miejsce zajmuje intensywne światło pomarańczowe. Po zakończeniu sygnalizacji skrętu żarówka powraca do świecenia na biało.

Produkt powstał dzięki wieloletniemu doświadczeniu firmy OPTICON Lighting w dziedzinie samochodowego oświetlenia LED. Podczas opracowywania konstrukcji wykorzystano doświadczenia zdobyte przy modernizacji oświetlenia samochodów osobowych oraz pojazdów sprowadzanych z rynku amerykańskiego.

Żarówka pracuje w zakresie napięcia 9–18V DC i jest przeznaczona do samochodowych instalacji 12V. Wyposażono ją w standardowy trzonek BAY15D / 1157, stosowany w tradycyjnych żarówkach P21/5W.

Żarówka pasuje bezpośrednio w miejsce fabrycznej żarówki halogenowej lub tradycyjnej żarówki dwuwłóknowej P21/5W z trzonkiem BAY15D. Montaż w kompatybilnej oprawce odbywa się na zasadzie Plug & Play i nie wymaga mechanicznych modyfikacji fabrycznego mocowania ani stosowania dodatkowych adapterów.

Najważniejsze zalety żarówki LED P21/5W BAY15D OPTICON Dual Color

• Dwa kolory światła w jednej żarówce – zimny biały i pomarańczowy.
• Technologia Dual Color – automatyczne przełączanie kolorów.
• 42 diody LED SMD3030 – nowoczesne źródło światła.
• 18 białych diod LED – do realizacji funkcji światła białego.
• 24 pomarańczowe diody LED – do realizacji funkcji kierunkowskazu.
• Automatyczne wyłączenie białego światła podczas pracy kierunkowskazu – kolory nie świecą jednocześnie.
• Automatyczny powrót do białego światła – po zakończeniu sygnalizacji skrętu.
• Szeroki kąt świecenia 340° – efektywne rozprowadzenie światła.
• Zasilanie 9–18V DC – instalacje samochodowe 12V.
• Pobór mocy 5W / 6W – zależnie od aktywnego koloru.
• Możliwość ograniczenia jasności światła białego – przy odpowiednio dobranym układzie zasilania.
• Trzonek BAY15D / 1157 – standardowe mocowanie P21/5W.
• Montaż Plug & Play – bez mechanicznych modyfikacji kompatybilnej oprawki.
• Produkt marki OPTICON Lighting – wieloletnie doświadczenie w samochodowym oświetleniu LED.
• Oznaczenie CE i 12 miesięcy gwarancji.

Technologia Dual Color – dwa kolory światła w jednej żarówce

OPTICON Dual Color P21/5W BAY15D 1157 wykorzystuje specjalny układ elektroniczny umożliwiający automatyczne przełączanie pomiędzy światłem białym i pomarańczowym.

Rozwiązanie to pozwala wykorzystać jedno źródło światła do realizacji dwóch różnych funkcji oświetlenia samochodowego.

Jak działa żarówka LED Dual Color?

1. Normalna praca: świeci 18 białych diod LED SMD3030.
2. Włączenie kierunkowskazu: białe diody zostają automatycznie wyłączone.
3. Sygnalizacja skrętu: świecą 24 pomarańczowe diody LED SMD3030.
4. Wyłączenie kierunkowskazu: pomarańczowe diody przestają świecić.
5. Powrót do normalnej pracy: automatycznie ponownie włącza się światło białe, jeżeli jego zasilanie pozostaje aktywne.

Najważniejszą zaletą technologii Dual Color jest brak jednoczesnego świecenia obu kolorów. Podczas sygnalizacji skrętu aktywne pozostaje wyłącznie światło pomarańczowe, dzięki czemu biały kolor nie zakłóca efektu kierunkowskazu.

42 diody LED SMD3030 – 18 białych i 24 pomarańczowe

Żarówka została wyposażona w 42 diody LED SMD3030, podzielone na dwie grupy odpowiedzialne za emitowanie różnych kolorów światła.

• 18 diod LED SMD3030 – zimny biały: światło do jazdy dziennej, pozycyjne lub cofania, zależnie od sposobu podłączenia.
• 24 diody LED SMD3030 – pomarańczowy: światło kierunkowskazu.

Odpowiednie rozmieszczenie diod pozwala uzyskać kąt świecenia 340°, dzięki czemu światło jest emitowane niemal dookoła korpusu żarówki.

Szeroki rozsył światła umożliwia wykorzystanie odbłyśnika lampy i ogranicza punktowy charakter świecenia, który może występować w prostszych konstrukcjach LED.

Automatyczne przełączanie kolorów – biały / pomarańczowy

W tradycyjnych rozwiązaniach zastosowanie dwóch funkcji oświetlenia może wymagać wykorzystania oddzielnych źródeł światła.

Żarówka LED OPTICON Dual Color umożliwia połączenie światła białego oraz pomarańczowego kierunkowskazu w jednej obudowie.

Podczas pracy światła białego żarówka emituje zimną białą barwę. W chwili aktywowania kierunkowskazu układ elektroniczny automatycznie wyłącza białe diody i uruchamia pomarańczowe.

Po zakończeniu sygnalizacji skrętu żarówka powraca do białego światła.

Zalety automatycznego przełączania

• Dwa kolory w jednej żarówce – bez konieczności montażu dwóch oddzielnych źródeł światła.
• Automatyczna zmiana koloru – bez ręcznego przełączania.
• Brak jednoczesnego świecenia białych i pomarańczowych diod – wyraźny sygnał kierunkowskazu.
• Powrót do białego światła – po zakończeniu pracy kierunkowskazu.
• Uniwersalne zastosowanie – różne konfiguracje oświetlenia samochodowego.

Możliwość przyciemnienia światła białego

Jedną z dodatkowych możliwości prezentowanej żarówki jest ograniczenie jasności białego światła przez odpowiednie zmniejszenie napięcia zasilania.

Producent przewidział możliwość pracy światła białego przy obniżonym napięciu, wynoszącym około 9–10V DC.

W odpowiednio zaprojektowanej instalacji można zastosować rezystor szeregowy ograniczający jasność białych diod.

Przykładowo rezystor 100 Ω może zostać wykorzystany w układzie przyciemniania światła białego. Rzeczywisty poziom jasności zależy jednak od napięcia instalacji, charakterystyki żarówki oraz parametrów zastosowanego rezystora.

Ważne: nie należy zakładać, że rezystor 100 Ω zawsze zapewni dokładnie 30% jasności. Element należy dobrać i sprawdzić w konkretnej instalacji, uwzględniając również jego moc i temperaturę pracy.

Przykładowe konfiguracje pracy

• Światło białe o pełnej jasności + kierunkowskaz pomarańczowy – np. światło do jazdy dziennej i kierunkowskaz.
• Światło białe przyciemnione + kierunkowskaz pomarańczowy – np. światło pozycyjne i kierunkowskaz.
• Światło białe + kierunkowskaz pomarańczowy w tylnej lampie – np. światło cofania i kierunkowskaz.

Wymienione konfiguracje wymagają odpowiedniego przypisania funkcji do styków żarówki i instalacji elektrycznej pojazdu.

Idealna do samochodów sprowadzonych z USA

Żarówka LED P21/5W BAY15D 1157 OPTICON Dual Color jest szczególnie przydatna podczas modernizacji oświetlenia samochodów sprowadzonych ze Stanów Zjednoczonych i Kanady.

W pojazdach amerykańskich często występują rozwiązania, w których jedna oprawka lub sekcja lampy realizuje więcej niż jedną funkcję oświetlenia.

Technologia Dual Color pozwala uzyskać białe światło podczas normalnej pracy oraz pomarańczowe światło podczas sygnalizacji skrętu.

Produkt może być stosowany w odpowiednio skonfigurowanych przednich lub tylnych lampach wyposażonych w przezroczysty klosz i kompatybilną oprawkę BAY15D.

Przykładowe zastosowanie w samochodach USA

• Przednie lampy: białe światło do jazdy dziennej i pomarańczowy kierunkowskaz.
• Przednie lampy: przyciemnione białe światło pozycyjne i pomarańczowy kierunkowskaz.
• Tylne lampy: białe światło cofania i pomarańczowy kierunkowskaz.
• Modernizacja oświetlenia: połączenie dwóch funkcji w jednym źródle światła.

Trzonek BAY15D / 1157 – standardowe mocowanie P21/5W

Prezentowana żarówka wyposażona została w trzonek bagnetowy BAY15D, stosowany w tradycyjnych żarówkach dwuwłóknowych P21/5W.

W oznaczeniach amerykańskich ten typ mocowania występuje również pod symbolem 1157.

Trzonek BAY15D ma dwa dolne styki elektryczne oraz dwa boczne bolce mocujące umieszczone na różnych wysokościach.

Najważniejsze cechy trzonka BAY15D

• Typ trzonka: BAY15D.
• Oznaczenie amerykańskie: 1157.
• Rodzaj mocowania: bagnetowe.
• Średnica trzonka: 15 mm.
• Liczba dolnych styków: 2.
• Bolce mocujące: na różnych wysokościach.
• Typ tradycyjnej żarówki: P21/5W.

Uwaga: trzonek BAY15D nie jest zamienny z BA15S stosowanym w żarówkach P21W ani z BAU15S stosowanym w żarówkach PY21W.

Montaż Plug & Play – bez mechanicznych modyfikacji

Żarówka LED P21/5W BAY15D 1157 OPTICON Dual Color została zaprojektowana jako zamiennik tradycyjnej żarówki P21/5W.

Produkt pasuje w miejsce fabrycznej żarówki halogenowej lub tradycyjnej żarówki dwuwłóknowej P21/5W wyposażonej w trzonek BAY15D.

Montaż w kompatybilnej oprawce nie wymaga mechanicznych modyfikacji mocowania ani stosowania dodatkowych adapterów.

Ważne: mechaniczne dopasowanie trzonka nie oznacza automatycznie zgodności funkcji elektrycznych. Aby uzyskać prawidłowe przełączanie białego i pomarańczowego światła, styki oprawki muszą być podłączone zgodnie z przeznaczeniem żarówki Dual Color. W niektórych pojazdach wykorzystanie obu funkcji może wymagać dostosowania sterowania lub okablowania.

Zasilanie 9–18V DC – do samochodowych instalacji 12V

Żarówka została przystosowana do pracy w zakresie napięcia 9–18V DC.

Produkt jest przeznaczony do samochodowych instalacji elektrycznych o napięciu nominalnym 12V DC.

Wbudowany układ elektroniczny odpowiada za prawidłową pracę diod LED i automatyczne przełączanie kolorów.

Ważne: żarówka nie jest przeznaczona do instalacji 24V ani do zasilania napięciem przemiennym AC.

Pobór mocy 5W / 6W

Prezentowany model charakteryzuje się poborem mocy wynoszącym 5W / 6W, zależnie od aktywnego trybu świecenia.

W porównaniu z tradycyjnymi żarówkami żarnikowymi technologia LED umożliwia ograniczenie zużycia energii elektrycznej przy zachowaniu intensywnego światła.

Podczas pracy żarówki Dual Color aktywna jest odpowiednia grupa diod LED, dlatego pobór energii zależy od wybranego koloru.

Ważna informacja – szybkie miganie kierunkowskazów LED

Żarówki LED pobierają zazwyczaj mniej prądu niż tradycyjne żarówki żarnikowe.

W niektórych samochodach po montażu może wystąpić zbyt szybkie miganie kierunkowskazu, określane jako hyperflash, albo komunikat o niesprawnej żarówce.

W takiej sytuacji może być konieczne zastosowanie odpowiednio dobranego rezystora obciążeniowego LED podłączonego równolegle do obwodu kierunkowskazu albo zmiana konfiguracji sterownika pojazdu, jeśli taka możliwość jest dostępna.

W instalacjach 12V stosuje się między innymi rezystory obciążeniowe o wartości około 8 Ω, jednak właściwe parametry zależą od konkretnego samochodu.

Uwaga: rezystor obciążeniowy kierunkowskazu i rezystor szeregowy służący do przyciemniania światła białego pełnią różne funkcje. Nie należy stosować ich zamiennie. Rezystory mogą osiągać wysoką temperaturę i wymagają odpowiedniego doboru oraz montażu.

Przykładowe zastosowanie żarówki LED P21/5W BAY15D Dual Color

• Światła do jazdy dziennej i kierunkowskaz – biały / pomarańczowy.
• Światła pozycyjne i kierunkowskaz – biały przyciemniony / pomarańczowy.
• Światło cofania i kierunkowskaz – biały / pomarańczowy.
• Samochody sprowadzone z USA – modernizacja oświetlenia.
• Samochody sprowadzone z Kanady – modernizacja oświetlenia.
• Samochody osobowe z instalacją 12V – kompatybilne oprawki BAY15D.
• Samochody terenowe i SUV – instalacje 12V.
• Samochody dostawcze 12V – odpowiednie lampy.
• Modernizacja oświetlenia samochodowego – połączenie dwóch kolorów w jednej żarówce.

OPTICON Lighting – wieloletnie doświadczenie w samochodowym oświetleniu LED

Żarówka LED P21/5W BAY15D 1157 Dual Color powstała dzięki wieloletniemu doświadczeniu firmy OPTICON Lighting w dziedzinie samochodowego oświetlenia LED.

Podczas opracowywania produktu szczególną uwagę zwrócono na:

• Technologię Dual Color – automatyczne przełączanie światła białego i pomarańczowego.
• 42 diody LED SMD3030 – 18 białych i 24 pomarańczowe.
• Kąt świecenia 340° – szeroki rozsył światła.
• Zasilanie 9–18V DC – pracę w instalacjach 12V.
• Możliwość ograniczenia jasności światła białego – przy odpowiednim układzie zasilania.
• Trzonek BAY15D / 1157 – dopasowanie do fabrycznych gniazd P21/5W.
• Montaż Plug & Play – bez mechanicznych modyfikacji kompatybilnej oprawki.
• Uniwersalne zastosowanie – różne konfiguracje oświetlenia samochodowego.

Efektem tych doświadczeń jest nowoczesna żarówka LED OPTICON Dual Color, umożliwiająca realizację dwóch funkcji oświetlenia za pomocą jednego źródła światła.

Dane techniczne żarówki LED P21/5W BAY15D 1157 OPTICON Dual Color

• Producent: OPTICON Lighting
• Rodzaj produktu: samochodowa żarówka LED Dual Color
• Typ żarówki: P21/5W
• Oznaczenie amerykańskie: 1157
• Trzonek: BAY15D
• Rodzaj trzonka: bagnetowy, dwa styki, bolce na różnych wysokościach
• Technologia: Dual Color 18/24
• Źródło światła: LED SMD3030
• Liczba diod LED: 42 sztuki
• Liczba białych diod LED: 18 sztuk
• Liczba pomarańczowych diod LED: 24 sztuki
• Barwa światła: zimny biały / pomarańczowy
• Kąt świecenia: 340°
• Napięcie pracy: 9–18V DC
• Napięcie instalacji: 12V DC
• Rodzaj zasilania: prąd stały DC
• Pobór mocy: 5W / 6W
• Przełączanie kolorów: automatyczne
• Jednoczesne świecenie obu kolorów: nie
• Możliwość przyciemnienia światła białego: tak, przez odpowiedni układ zasilania
• Przeznaczenie: oświetlenie samochodowe Dual Color
• Montaż mechaniczny: Plug & Play w kompatybilnej oprawce
• Oznaczenie zgodności: CE
• Gwarancja: 12 miesięcy

Wymiary żarówki LED P21/5W BAY15D 1157 Dual Color

• Długość całkowita: 53 mm
• Średnica żarówki: 18 mm
• Średnica trzonka: 15 mm
• Typ mocowania: BAY15D – bagnetowy, dwa styki

Przed zakupem sprawdź oznaczenie fabrycznej żarówki oraz dostępną przestrzeń montażową. Prezentowany model ma długość 53 mm i średnicę 18 mm.

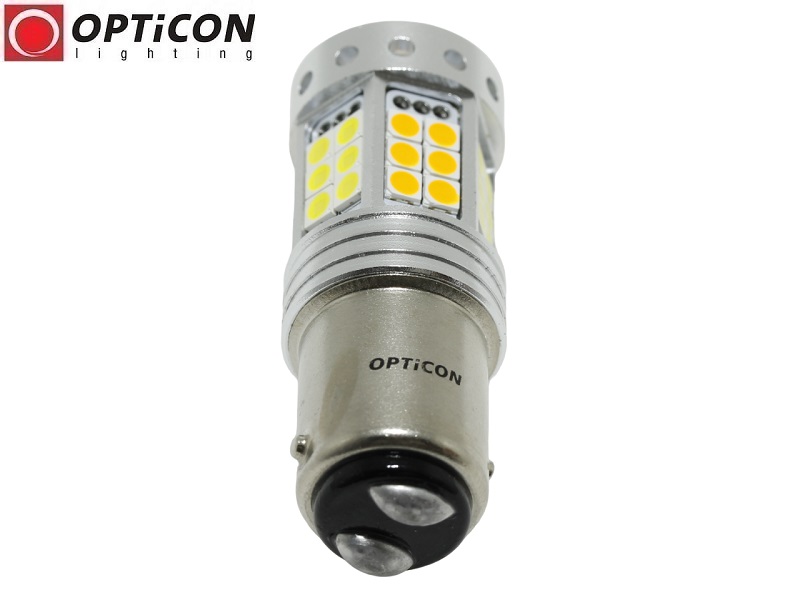

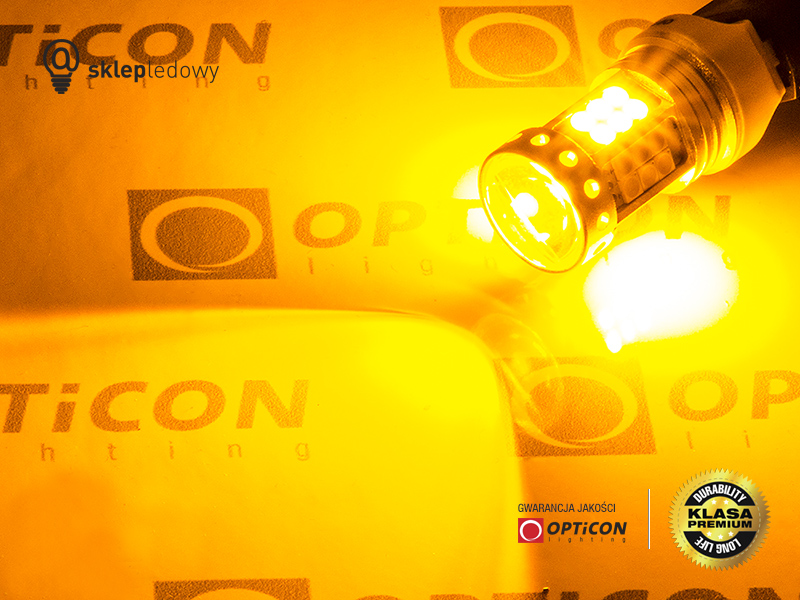

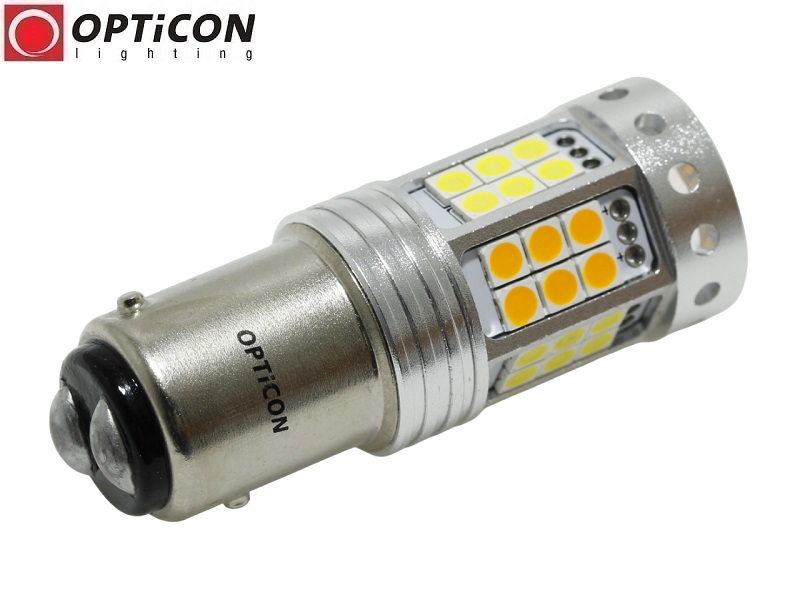

Zdjęcia żarówki LED P21/5W BAY15D OPTICON Dual Color 42x SMD3030

Żarówka LED Dual Color 1157 – przykłady zastosowania w samochodach USA

Poniższe zdjęcia przedstawiają przykłady zastosowania żarówek LED Dual Color w samochodowym oświetleniu.

Dlaczego warto wybrać żarówkę LED P21/5W BAY15D OPTICON Dual Color?

Żarówka LED P21/5W BAY15D 1157 OPTICON Dual Color 42x SMD3030 to rozwiązanie przeznaczone do połączenia dwóch kolorów światła w jednej oprawce samochodowej.

Najważniejsze cechy produktu to 42 diody LED SMD3030, technologia Dual Color, automatyczne przełączanie światła białego i pomarańczowego, kąt świecenia 340°, zasilanie 9–18V DC oraz trzonek BAY15D / 1157.

Produkt szczególnie dobrze sprawdza się w projektach modernizacji oświetlenia samochodów sprowadzonych z USA, w których potrzebne jest połączenie światła białego oraz pomarańczowego kierunkowskazu.

Wybierz żarówkę LED P21/5W BAY15D OPTICON Dual Color – dwa kolory światła, 42 diody SMD3030, automatyczne przełączanie i standardowe mocowanie 1157.
